LEERKABINENBAU

die box fürs leben.

Transparente Preisfindung. 16 Wochen Lieferzeit.

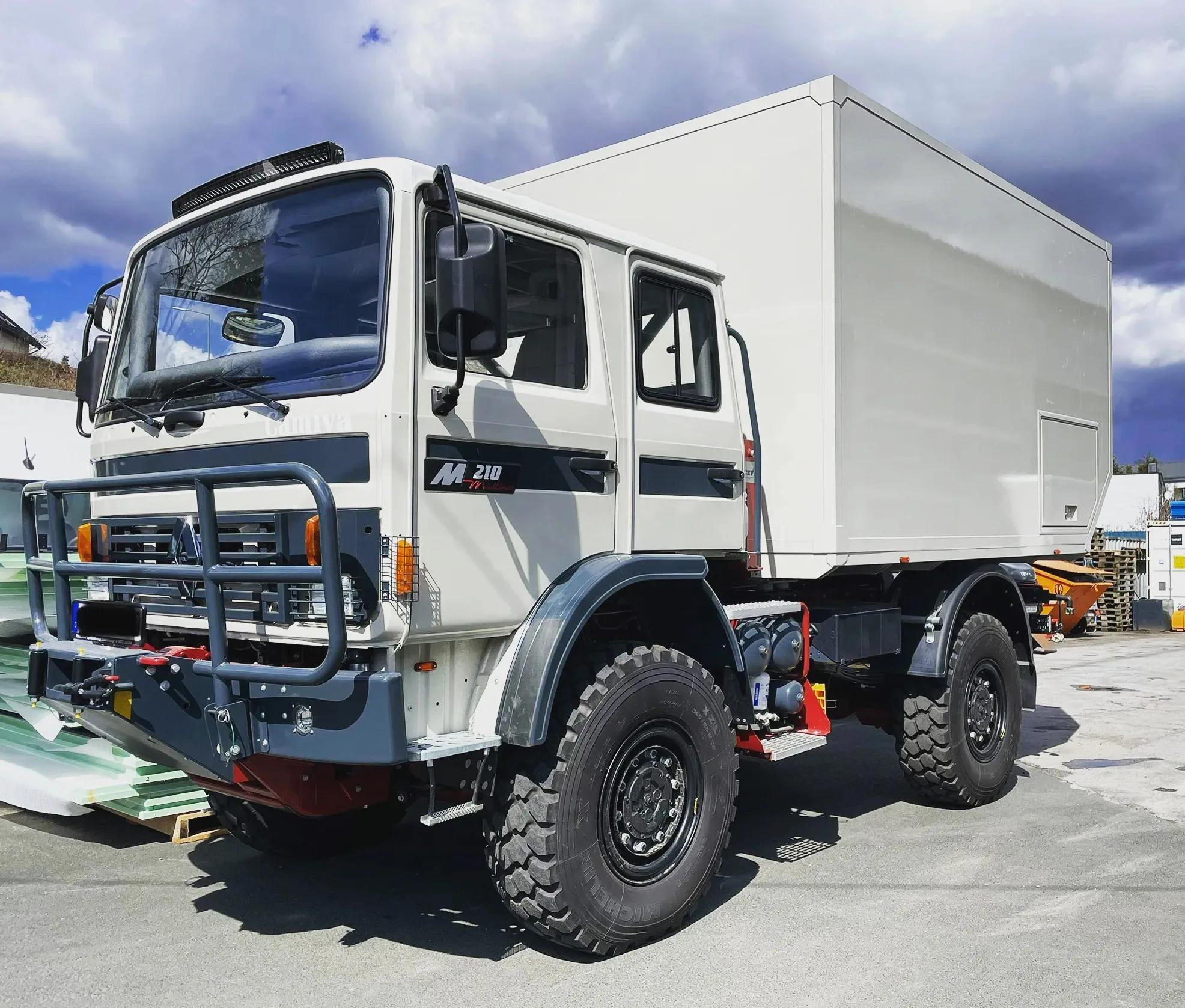

die x4quadrat-leerkabine

Was unsere Leerkabinen von anderen unterscheidet, besser macht und auf einen Blick – was sie kosten.

aufbau

Die Wände und die Decke unserer Leerkabinen bestehen standardmäßig aus einer 60mm kältebrückenfreien GFK-Sandwich-Konstruktion. Außen und innen liegt eine 3mm starke GFK-Schicht, unter der sich eine einlaminierte Schraubschicht befindet. Im Herzen des Paneels befindet sich eine Schicht aus isolierendem und feuchtigkeitsresistentem XPS-Schaum. Die Kombination aus diesen 3 Komponenten macht unsere Leerkabine nicht zur leichtesten, aber zur stärksten auf dem Markt.

lieferzeit

Aus eigener Erfahrung wissen wir wie lang sich die Zeit anfühlt, in der man auf die Hülle seines neuen Zu Hauses auf 4 Rädern wartet. Daher unser Wort an euch – sobald der Plan für eure Kabine im Detail steht und das Basis-Fahrzeug bei uns eingetroffen ist dauert es nur noch 16 Wochen bis zur Fertigstellung der Leerkabine inkl. notwendiger Zwischenrahmen und der TÜV-Abnahme.

preistransparenz

Durch die Auswahl und Kombination der verschiedenen Höhen, Breiten und Längen kommt ihr in wenigen Minuten zum Preis eurer Leerkabine. Einfach, fair und transparent.

individuell planbar

Wir bieten euch unsere Leerkabinen in einem 500mm Raster von 4000mm bis 6000mm Länge an. Bei der Breite könnt ihr zwischen 2300mm und 2480mm wählen. Die Höhe bauen wir nach eurem Wunsch entweder in 2000mm, 2100mm oder 2200mm.

Andere Innenhöhen, Heckschrägen, Alkoven, Heckstauboxen, Ausziehtreppen und vieles mehr fertigen wir auf Wunsch natürlich auch.

Ihr entscheidet, ob ihr eure Leerkabine unlackiert (ähnlich RAL9010 weiß), foliert oder lackiert bekommt.

Angebotsphase

Wir erstellen dir ein indviduelles Angebot nach deinen Wünschen und Vorstellungen. Gerne beraten wir dich zu Lösungen und Umsetzungsmöglichkeiten!

Zeichnungsphase

Nach der Entscheidung für die X4Quadrat-Leerkabine fangen wir an deine Box technisch zu zeichnen, alle Ausschnitte, Abschrägungen und weitere Komponenten werden bemaßt.

Abnahme des Zeichensatzes

Gemeinsam besprechen wir die Zeichnung und nach deiner Freigabe des Zeichensatzes fällt der Startschuss für den Bau.

Der weg zur x4quadrat- kabine

Der Weg vom Angebot bis zur Übergabe deiner Kabine transparent, schnell und einfach erklärt.

X4Quadrat Expeditionsmobil

Bau der Kabine

WIr starten mit dem Bau deiner Leerkabine und informieren dich regelmäßig über den Status und protokollieren alles mit Fotos.

Zwischenabnahme

Sobald deine Kabine zusammengesetzt ist, kommst du zur gemeinsamen Zwischenabnahme deines Plattensatzes.

Übergabe deiner Kabine

Nach Fertigstellung deiner Kabine und Montage auf das Basisfahrzeug (wenn gewünscht), holst du dein Fahrzeug inklusive Kabine und TÜV-Abnahme bei uns ab.

Infos zur x4quadrat-leerkabine

Die X4Quadrat Leerkabinen werden mit der Kompetenz und der Erfahrung aus über 30 Jahren Fahrzeugbau individuell angefertigt. Wir verwenden ausschließlich Materialien bester Qualität, da jede Box die Box fürs Leben ist. Standardmäßig bestehen unsere Wände und Decke aus 60mm kältebrückenfreien GFK- Sandwich Paneelen, welche eine Fibre-Schraubschicht und eine isolierende Schicht mitbringen. Unsere Plattenkonstruktion ist 100% holzfrei und feuchtigkeitsresistent. So kannst du an jedem beliebigen Punkt des Aufbaus, sowohl innen als auch außen, Festpunkte bzw. Verschraubungspunkte finden. Die glasfaserverstärkte Schraubschicht bietet die Möglichkeit mit Hilfe von Hohlraumankern Möbel und vieles mehr mit Schraubverbindungen zu befestigen. Auch reine Klebebefestigungen sind möglich. Die Kombination aus Schraub- und Klebemöglichkeiten bietet dir unendliche Flexibilität beim Ausbau deiner X4Quadrat-Kabine.

Bei der Bodenkonstruktion unserer Leerkabinen bieten wir je nach Kundenwunsch 2 Varianten an: Entscheidet ihr euch für einen außenliegenden Zwischenrahmen, wird die gleiche Plattenkonstruktion wie bei den Wänden und dem Dach genutzt, da der komplette Boden dann auf eurem Zwischenrahmen steht. Wählt ihr einen innenliegenden Zwischenrahmen, dann wird dieser kältebrückenfrei in den Kabinenboden eingelassen und der Bodenaufbau erreicht eine Höhe von 80mm statt 60mm. Welche Variante für euch in Frage kommt besprechen wir gerne persönlich mit euch.


Umsäumt werden die X4Quadrat Leerkabinen mit 80mm x 80mm Aluminiumwinkeln, welche natürlich ebenfalls in eurer Wunsch RAL-Farbe mitkommen, wenn ihr das wünscht.

Durch einen Stufenschnitt der Paneele und Verklebung und zusätzlicher Verschraubung erhalten all unsere Leerkabinen die bestmögliche Stabilität für eure Expeditionen.

Entsprechend notwendige Bruch- und Splitterfestigkeitsgutachten für unsere GFK-Paneele liegen selbstverständlich zur TÜV-Abnahme vor. Alle bei unserem Partner, der Schoeler GmbH, im Werk erstellten Leerkabinen erhalten – in Verbindung mit dem Basis-Fahrzeug- abschließend ein Gutachten zur Erlangung der Einzelabnahme nach §13 EG-FGV. Somit seid ihr für eure Expeditionen absolut sicher, dass der Aufbau auf dem Basis-Fahrzeug ordnungsgemäß und nach gültiger STVZO gefertigt und abgenommen wurde.


überzeugt? erhalte dein angebot in 48 stunden!

echtglAS-FENSTER UND MEHR.

Echtglas-Fenster, Klappen, Türen und Dachfenster für euer Expeditionsabenteuer.

echtglas-fenster

Unsere Echtglas-Fenster kommen mit einem kältebrückenfreien GFK-Rahmen und sind selbstverständlich straßenzugelassen.

klappen

Unsere Klappen sind aus robustem GFK und somit tauglich für unbegrenzten Expeditionsspaß.

türen

Maximale Sicherheit bietet unsere 5-fach verriegelbare Tür. Selbstverständlich in RAL-Lackierung nach Wunsch.

dachfenster

Unsere Dachfenster sind aus dem gleichen hochwertigen Material wie und Echtglas-Fenster und ebenfalls höhentauglich für grenzenlose Expeditionen.

kältebrückenfrei

Absolute Kältebrückenfreiheit durch den Einsatz von GFK-Rahmen.

Ral-farbe nach wunsch

Echtglas-Fensterrahmen, Türen und Klappen können auf Wunsch in RAL-Farben lackiert werden.

doppelverglasung

Besonders hohe Isolierfähigkeit durch unsere Echtgläser im Doppelpack.

qualität. zuverlässigkeit. transparenz.

unsere partner

X4Quadrat arbeitet mit Spezialisten aus Fahrzeug- und Karosseriebau zusammen, um euch euren Traum der Box fürs Leben zu erfüllen.

schoeler GmbH

Familienunternehmen im Sonderfahrzeugbau mit über 25 Jahren Erfahrung.

Motorcraft Adventure Developments

Spezialisten im Expeditionsmobilbau und unser zuverlässiger Partner für Fenster und mehr.

teamwork

Als kreative Köpfe und Individualisten im Möbelbau der Ansprechpartner für unsere Kunden im Bereich Innenausbau.

über uns

qualität. Zuverlässig-keit. transparenz.

X4Quadrat begleitet euer persönliches Expeditionsabenteuer von Anfang an. Mit unserem Kofferbau setzt ihr das Fundament für euer hochwertiges, sorgenfreies Leben unterwegs. Die Box fürs Leben. Unsere Overland Echtglas-Fenster ergänzen unsere Leerkabinen perfekt und bieten keine Grenzen für eure Pläne. Natürlich findet ihr auch passende Klappen, Türen und Dachluken für eure Box.

Das X4Quadrat Team begleitet euch und euer Abenteuer gerne und steht euch jederzeit zur Verfügung.

Wir stehen für Qualität, Zuverlässigkeit und preisliche Transparenz – von Anfang an.

Sprecht uns an!

Frequently asked questions

Wie viel wird meine Leerkabine wiegen?

Unsere tollen Leerkabinen bestehen aus mehreren Schichten, von denen jede ein eigenes spezifisches Gewicht hat. Alle Schichten zusammen ergeben ein Quadratmetergewicht (bei einer Wandstärke von 60mm) von ca. 12,5 kg. Dies bedeutet, dass eine Leerkabine mit den Maßen 450cm x 248cm x 210cm ca. 658 kg wiegt. Dieses Gewicht versteht sich ohne Ausschnitte und ohne jegliche Einbauteile.

Auf welchen Zeitpunkt bezieht sich die Angabe der Lieferzeit?

Die angegebene Lieferzeit bezieht sich auf den Zeitpunkt der Zeichnungsfreigabe durch dich. Sobald du uns beauftragst, deine Kabine zu fertigen, beginnen wir mit der Erstellung deines individuellen Zeichensatzes mit alles Bemaßungen, die dazu gehören. Sobald der Zeichensatz von dir freigegeben ist, läuft die Uhr der Lieferzeit.

Was bedeutet innenliegender Zwischenrahmen?

Ein innenliegender Zwischenrahmen bedeutet, dass wir bei der Herstellung der Sandwichpaneele Vierkant-Rohre in den Boden einlegen und mit Vakuum verpressen. Auf dein Fahrgestell verbauen wir dann einen federgelagerten Längsrahmenträger. Dieser besteht aus einem Festlager am Heck sowie einer Teflonführung mit Federlager am Bug. An diesen Längsholmen sind Schwalbenschwänze verschweißt, die wir dann mit den Rohren im Kabinenboden verschrauben. Die komplette Konstruktion wird feuerverzinkt für eine lange Haltbarkeit. Unsere Zwischenrahmenpreise verstehen sich immer inkusive der kompletten Montage am Fahrzeug.

Führung Zwischenrahmen am Fahrgestell
Schwalbenschwänze zur Besfestigung an innenliegendem Rahmen
Ist eine Abschrägung der Leerkabine möglich?

Natürlich bauen wir deine Leerkabine auf Wunsch auch abgeschrägt – egal ob hinten oder vorne.

Verbaut ihr auch Fenster, Türen und Klappen anderer Hersteller?

Ja. Solltest du Fenster oder Zubehör anderer Hersteller außer Motorcraft Adventure Developments oder Sideway wünschen, sprich uns einfach an.
